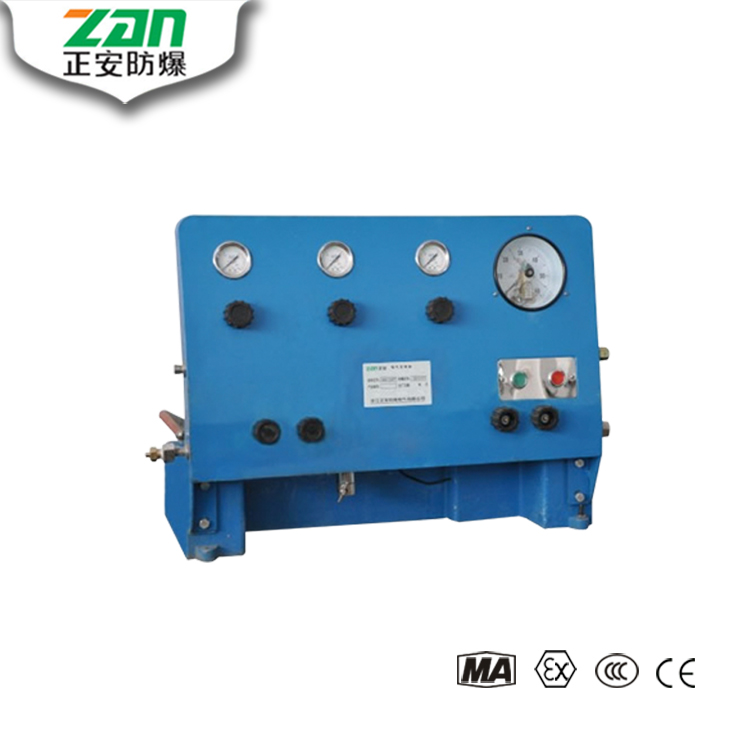

該產品采用于將氣源瓶中的氧氣升壓填充到另一瓶中，使被充氣瓶?jī)?nèi)氧氣達到所需壓力值的填充設備。適用于氧氣及非燃性氣體充填，充填效率高，優于國家標準，產品結構嚴謹，體積小重量輕，產品操作簡單、便于維護、使用成本低。
適用在地面用于氧氣、氮?dú)?、二氧化碳等氣體從氣源瓶中抽出充填到其他氣瓶中。
主要技術參數
項目 project | 技術參數Technical parameters |
輸入電壓 Input voltage | AC380V |
電機功率 Motor power | 2.2kw |
最大排氣壓力 Biggest exhaust pressure | 30Mpa |
吸入條件下排氣量Inhaled conditions emissions from automobiles | 3L/min |
壓縮級數 Compression series | 2level |
最大壓縮比 Compression ratio of the largest | 8/9 |
曲軸轉數 Crankshaft RPM | 440rmp |
柱塞行程 Piston stroke | 30mm |
柱塞直徑 Piston diameter | φ18/φ12mm |
外形尺寸 Shape dimension | 900×600×800mm |
重量 weight | 60kg |
1、氧氣充填泵工作原理
（1）當充填泵工作前，應仔細地檢查各部位是否清潔可靠，還應將管路系統中充滿30—32Mpa的氧氣，用肥皂水檢查各處是否漏氣。
?。?）檢查曲軸旋轉方向與皮帶罩上箭頭方向是否一致
（3）單向閥檢查。應關上集合開關進行充氣，觀察各壓力表的變化情況，如果一級排氣壓力和一級進氣壓力接近或相等，說明一級氣缸的吸、排氣閥失靈；如果二級排氣壓力和一級排氣壓力接近或相等，說明二級氣缸的吸、排氣閥失靈。
（4）安全閥可靠性檢查。關上集合開關進行充氣，當充氣壓力為31-33Mpa時安全閥自動開啟排氣。
2、這個過程也就是將氧氣從大輸氣瓶充填到小氧氣瓶的操作過程，其過程如下：
（1）分別接上輸氣瓶及小氧氣瓶
（2）打開輸氣開關、集合開關，使輸氣瓶?jī)?nèi)氧氣自動地流入小氧氣瓶?jī)?nèi)，直到壓力平衡時為止。
（3）關上集合開關，進行充氣（觀察各壓力表的變化），直到小氧氣瓶?jī)?nèi)的壓力達到需要時為止（當充氣壓力30Mpa時，必須選用耐氣壓為30Mpa的小氧氣瓶）。
（4）打開集合開關，關閉小氧氣瓶開關及接小瓶開關，并打開放氣開關，放出殘余氣體后，卸下小氧氣瓶。
（5）再次進行充氣時，應按上述重復進行。
3、氧氣充填泵使用注意事項
（1）應接好冷卻水箱的自來水，并應暢通無阻，以降低溫度。
（2）充氣時氣缸表面溫度升高較快（大約有60℃左右），這是正常的現象。
（3）確定電接點壓力表自動停泵的控制壓力應大于安全閥的排氣壓力，即在正常情況下應有安全閥起作用，電接點壓力表的自動控制僅在例外情況下起安全保護作用。
（4）每次充氣前，應將充填泵空運轉幾分鐘，觀察各部件運行是否正常，運行正常后進行充氣；一旦發現有噪音及其它不正常現象時，應停泵修理，正常后使用。
（5）充填泵運行一定時間后，如發現氣缸漏氣時，可將氣缸卸下，用專用搬子擰緊壓緊螺帽（每次擰緊螺帽深度為1—1.5扣左右）如壓緊螺帽已擰到頭時，可更換壓緊螺帽繼續壓緊使用，并將氣缸再接裝在充填泵上繼續使用。
（6）充填泵工作完畢后應切斷電源，關閉輸氣瓶開關，并從氣水分離器中放出冷凝水。
（7）必須選用額定壓力為30Mpa的小氧氣瓶進行30Mpa壓 力的氧氣充填。
本產品嚴格按照IS9001：2000國際質量管理體系標準進行質量控制，按照新國家防爆標準，設計生產，自購買之日起7年內，產品正常使用下出現任何故障由本公司免費維修(光源電氣質保1年)。
